電氣安裝工程施工組織設計
1、總體施工程序
本施工總體施工程序?yàn)椋航邮苋蝿?wù)階段→開工前準備階段→全面施工階段→工程收尾→交工驗收階段。
安裝各分部分項施工程序?yàn)椋合扰浜贤两?,后安裝管線及設備;先隧道內,后隧道外;先高空,后地面;先大管,后小管。
2、主要分部分項工程施工方法
2.1施工準備:
2.1.1工程正式施工前,施工人員要熟悉圖紙,進行技術和物資準備,重點解決圖紙中存在的問題,組織物資和人員進場和并進行技術交底。
2.1.2專業技術人員應參加有設計單位、建設單位、監理單位、施工單位聯合組織的圖紙會審,從施工操作的可行性、方便性、安全性,提出意見或建議,并接受設計單位技術交底,辦理圖紙會審記錄。
2.1.3應根據設計圖紙?zhí)岢鲈O(shè)備及材料數量、進場計劃,確定施工機械和人工的消耗量,為機具和人力力準備提供依據。
2.1.4施工單位應根據施工方案,組織施工人員,合理搭配工種。
工人上崗前,應進行有關的培訓,方可上崗操作。
2.1.5開工前應準備施工現場臨時生產和生活設施,并考慮冬雨季施工的因素。落實施工方法、施工用水、用電、材料堆場或倉庫、半成品加工場地。
2.1.6專業技術人員根據設計圖紙、施工方案、施工驗收規范,向上崗人員進行安裝工程技術交底,并辦理有關手續。
2.1.7對現場的材料、設備應按材料清單進行清點、核查。不同材料按不同技術要求認真檢查其型號、規格、標準、材質、技術參數、數量是否符合設計文件要求。如不符合要求,應及時提出,并與有關方面協商接洽,做好記錄。清點完畢,應根據不同材質、不同要求、安裝先后順序存放,確保其用途、構造、重量、體積、包裝性質與堆場相適應,避免銹蝕、損壞、和重復搬運。
2.1.8各道工序必須嚴格按照圖紙要求和施工驗收規范進行施工,確保工程質量。
2.1.9每道工序完成后必須立即填寫工程報驗資料,報請監理單位進行驗收,非經報驗,監理未批準,不準進行下道工序。
2.1.10嚴格實行樣板工程安裝制度。對于大面積相同的工程,應先做樣板工程,請監理及業主同意后才可大面積施工。各專業先在同一空間交叉安裝,按設計圖和建設單位要求做好管線綜合,請建設單位、監理單位提出意見,及時發現問題,解決問題。
2.2 工程內容:
本安裝工程有:照明系統、變配電系統、通風系統。
2.3 電氣施工程序安排及主要分項工程工藝流程:
2.3.1主要施工程序安排
(1)檢查施工階段內,各種材料設備的數量、規格、位置是否與其他專業有矛盾,如有矛盾及時提交監理部門或建設單位相關專業人員協調。
(2)預留預埋應與土建施工密切配合。
(3)穿線、校線。
(4)低壓配電箱、通風機安裝。
(5)防雷接地測試。
(5)系統調試。
(7)組織交工驗收。
2.3.2主要分項工程工藝流程
1、明敷鋼管、線管安裝工藝流程
預制支架、吊架,抱箍鐵件、管彎、盒、箱及管路固定點位置→管路固定→管路敷設→管路入盒箱→跨接地線(金屬管)→防腐處理(金屬管)。
2、暗敷鋼管、線管安裝工藝流程
預制抱箍鐵件、管彎、盒、箱→測定盒、箱及管路固定點位置→管路敷設→管路連接→焊接地線(金屬管)→防腐處理(金屬管)。
3、金屬橋架安裝工藝流程
預制支架、吊架、抱箍鐵件→測定盒、箱及橋架固定點位置→橋架切割、安裝→線纜敷設→跨接地線→防腐處理。
4、線管穿線操作工藝流程
選擇導線→穿帶線→掃管→放線及斷線→護口→導線與帶線的綁扎→導線連接→線路絕緣檢查。
2.4 主要施工方法;
由于本設計為初步組織設計,沒有設計圖紙及工程量清單,分部分項工作并不明確,現按我方的施工經驗列出常用電氣施工分項工程的施工方法,如我公司有幸中標,將會按照設計圖紙及業主招標文件的要求編寫詳細的施工組織設計
2.4.1、 砌體墻內管路敷設:
砌墻時應配合土建,將PVC阻燃管敷設在墻中,向上引管應堵好管口,并用臨時支桿(鋼筋或木桿等)將管沿敷設方向挑起。為使盒、箱平正,標高準確,可將管子敷設至盒、箱位置100mm處甩出,待墻體砌完后,再入管穩埋盒、箱。
剔槽敷管時,應在槽兩邊彈線,用專用機器開槽。槽寬及槽深均比管外徑大5mm為宜。敷管時,每隔0.5m左右用鐵釘、細鉛絲將管子固定好。然后用強度等級不小于M10的水泥砂漿抹面保護,厚度不應小于15mm。
絕緣導管在砌體上剔槽埋設時,應采用等級強度不小于M10的水泥砂漿抹面保護,保護層厚度大于15mm。
2.4.2、電氣管道明敷
(1)、明配線管安裝前首先要根據走向安裝支吊架,然后安裝線管。鍍鋅線管制彎時用彎管器制彎。鍍鋅線管連接時管端用絞板套絲,接上接頭,使管段與管段或管段與線合接起來,同時做好跨接連接。
電線管敷設時,下列情況需加設線盒:
a、無彎位,長度超過30m時。
b、有一個彎位,長度每超過20m時。
c、有二個彎位,長度每超過15m時。
d、有三個彎位,長度每超過8m時。
e、金屬線管安裝必須做好各種保護措施,接地跨接良好,避開有可能對管線構成危害的建筑部分,過伸縮縫時應采用金屬軟接。
f、穿管絕緣導線或電纜的總面積不應超過管內截面積百分之四十。
2.4.3、金屬橋架配線圈
(1)、金屬橋架應采用經防腐處理的產品(熱鍍鋅或熱鍍鋅后噴塑)。
(2)、橋架敷設的交叉、轉角連接,設計要求采用與橋架相配套的配件,部份異型件則由施工時現場加工。
(3)、橋架敷設的固定點距離為800~1000mm,安裝要牢固,橋架接口要平直、嚴密,槽蓋應整齊、平整、無翹角和便于開啟。橋架的連接對接口作裸(軟)線跳接接地,并與等電位接地點連通。橋架的出線口位置要準確,邊口要光滑、無毛刺。.
(4)、橋架敷設的直線段水平或垂直度允許偏差不能超過總長度的2%。,槽內敷設的導線總截面積不能大于橋架截面積的60%。橋架敷線的導線連接和與設備連接均按接線端子盒的形式施工。
2.4.4、管內穿線工程
(1)同一交流回路的導線,必須穿入同一金屬管內,不同回路,不同電壓以及交流與直流的導線,不得穿入同一管內。
(2)穿入管內導線包括絕緣層的總截面積不應大于管子內截面積的40%,且穿入的導線應能滿足日后維修更換要求,杜絕死線。
(3)嚴禁導線在管內接頭和扭結,也不得將導線接頭埋入箱底板后的墻體,如有接頭必須在箱盒內。
(4)不進入盒(箱)內的垂直管口,穿入導線后,應將管口做密封處理。
(5)導線的分色:L1相為黃色,L2相為綠色,L3紅色,
(中性線) 為淡藍色,PE保護線為黃/綠雙色或黑色。
(6)照明絕緣線路的絕緣搖測:
電氣器具為安裝前進行搖測時,首先注意搖表的電壓等級,測500伏以下的低壓設備絕緣電阻時,應選用500伏的搖表;測量絕緣電阻時,應事先將斷路器、用電設備和電表都斷開,操作時一人搖測,一人及時讀數,并記錄,搖動速度應保持在120n/min左右,讀數應采用一分鐘后的讀數為宜。對照明回路還應在絕緣檢測后安裝光源,免影響絕緣電阻測量。

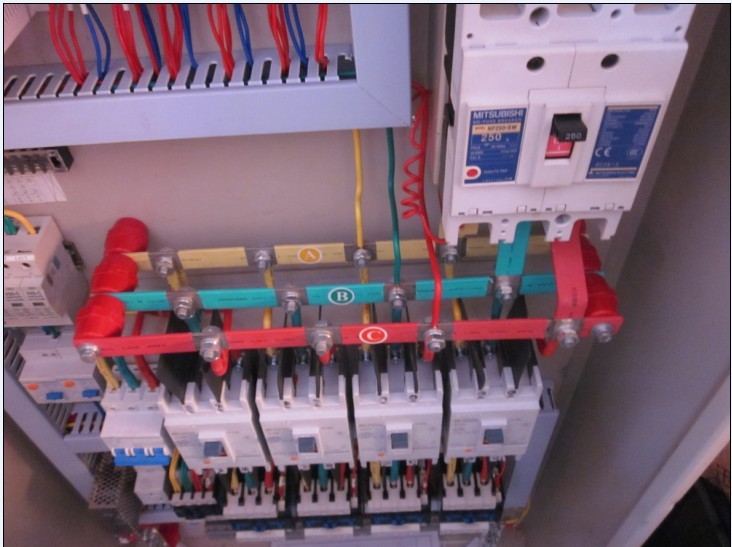

2.4.5、配電箱、控制柜的安裝
基礎槽鋼之間的連接緊密,牢固平整,二次接線固定牢固,與端子排的連接緊密,排列整齊,標志清晰齊全,熔斷器接觸點的接觸應緊密,接地線應緊密牢固。
(1)、配電箱、控制柜安裝位置應具備安全,干燥,容易操作的場所條件,施工時按設計施工圖定位,如發現安裝場所不能滿足安裝條件時,應通知設計或現場監理,作適當?shù)恼{(diào)整。
(2)、進入柜箱內的配線要整齊排列,超過三根以上的要綁扎成束,并按設計圖設計回路標示。箱內的進出導線要留有100~150mm余量。
(3)、配電箱、控制柜安裝要牢固,標高按設計要求,箱面要平直,箱體高度500mm以下的標高偏差應控制在15mm以下,箱體高度500mm以上的應控制在30mm以下,配電箱體的接地端應有明顯標志,安裝時牢固接地。
(4)、配電箱安裝完畢,檢查箱內元件及操作裝置,開關合斷和絕緣情況。
配電箱、接線箱、分線箱因有引出管而需開孔時,必須使用開孔器,嚴禁用電、氣焊開孔。
2.4.6照明器具安裝及接線
照明器具安裝,應在土建裝飾完成后進行,單股導線可直接與器具相連接,開關應為火進控出再接燈,各種箱盤具有可靠接地。
吸頂燈具安裝
安裝吸頂燈時一般直接將木臺固定在天花板的木磚上,在固定之前,還須在燈具的底座與木臺之間鋪設石棉板和石棉布。
2.4.5插座接線應符合下列規定:
單相兩孔插座的右孔與相線連接,左孔與零線連接;單相三孔插座,面對插座的右孔與相線連接,左孔與零線連接;在插座間不串聯連接。暗裝的插座面板緊貼墻面,四周無縫隙,安裝牢固,表面光滑整潔,無碎裂、劃傷,裝飾帽齊全;同一室內插座安裝高度一致。照明開關安裝應符合下列規定:同一建筑物的開關采用同一系列的產品,開關的通斷位置一致,操作靈活、接觸可靠;相線經開關控制。開關安裝位置便于操作,開關邊緣距門框邊緣的距離0.24 m,相同型號并列安裝及同一室內開關安裝高度一致,且控制有序不錯位,暗裝的開關面板應緊貼墻面,四周無縫隙,安裝牢固,表面光滑整潔,無裂紋、劃傷,裝飾帽齊全。
2.4.7防雷接地
工藝流程:接地體→接地干線→引下線暗敷→均壓環避雷帶→避雷網→電阻測試。
接地系統采用基礎鋼筋為接地極,接地電阻如達不到設計及規范要求增設人工接地極。防雷系統的鐵件均應鍍鋅處理。按照本工程設計要求,避雷帶引下線柱內近外墻兩承力鋼筋做上下通暢焊接,上端與避雷帶焊接,下端與接地裝置焊接。每棟樓按設計要求距地1。8米處安裝斷接卡子作為測試點。
接地電阻測試:
用專用電阻測試儀對所有測試點分別進行測試,如接地電阻達不到設計要求,可在室外增設接地極(鍍鋅鋼管或角鋼均可),直至達到設計要求(不大于5Ω)。
2.4.8試驗及調試
本工程施工人員一定要熟悉圖紙,學習產品說明書,掌握各系統的控制原理,在廠家的指導協調下,進行逐個系統調試。照明系統應做各種試驗,如絕緣電阻測試、接地電阻測試、相序、調試的順序是:先局部,后單體,再系統。
照明系統通電,燈具回路控制應與照明配電箱及回路的標志一致,開關與燈具控制順序相對應;照明系統通電連續試運行時間應為8小時,所有照明燈具均應開啟,且每2小時記錄運行狀態1次,連續試運行時間內無故障。
