看了這么多年的圖紙和圖集，可對于一些不常見的圖紙構件代號依然很陌生！

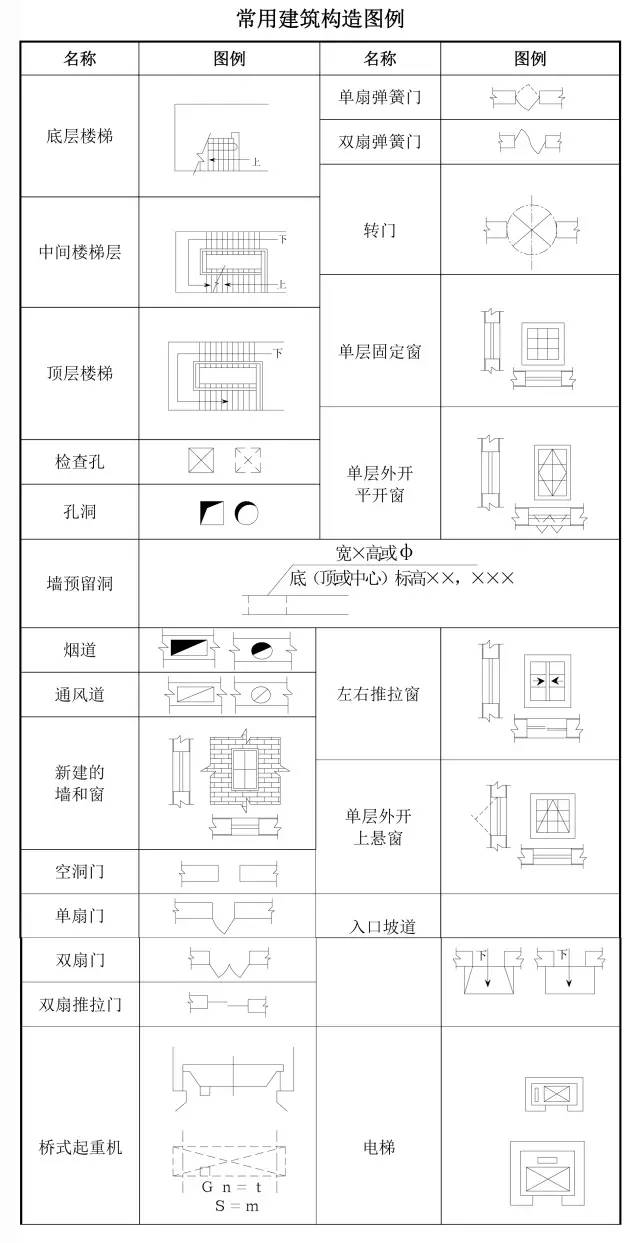

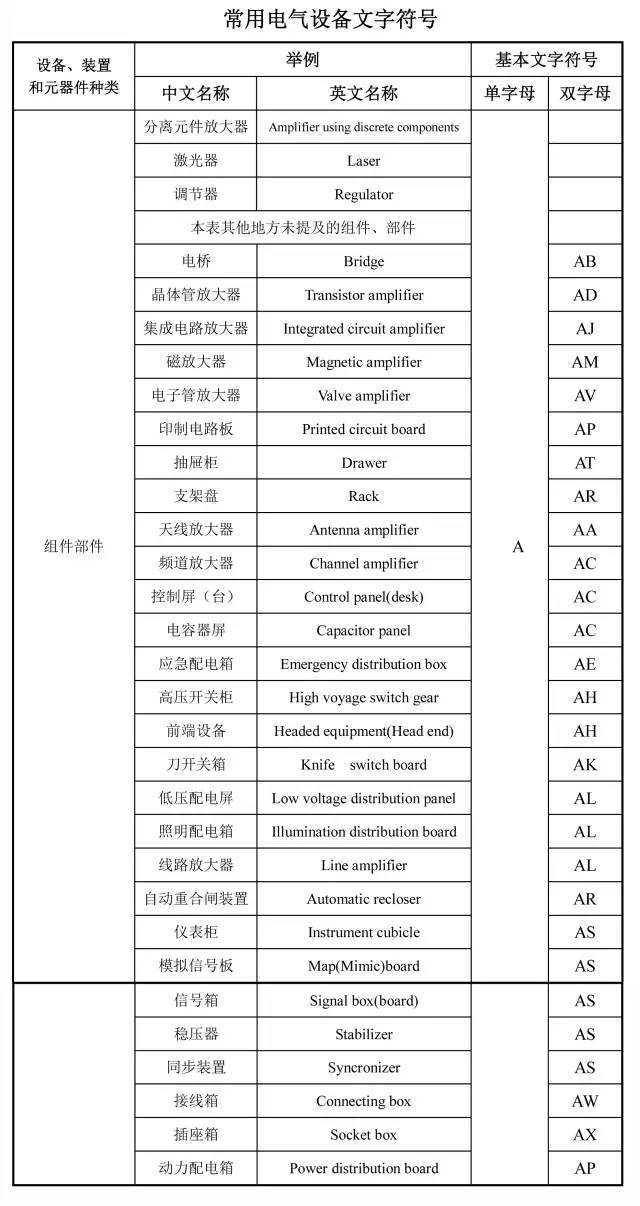

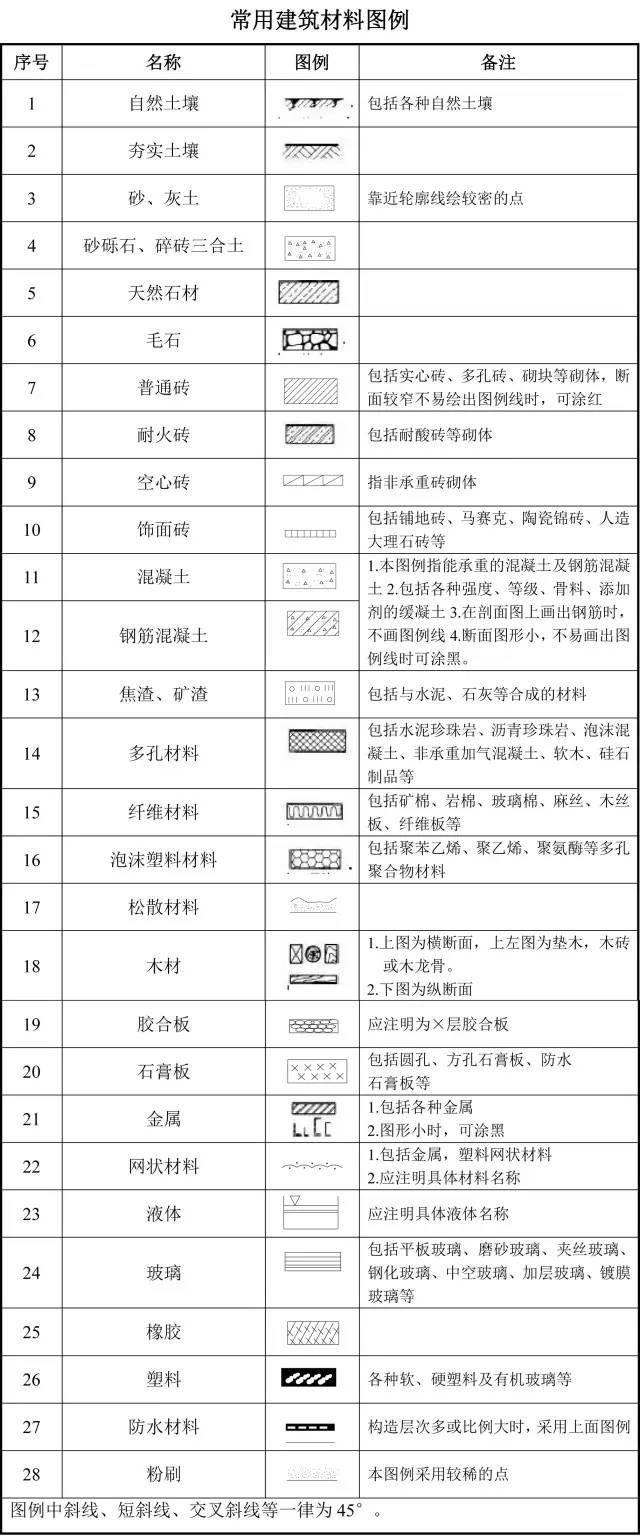

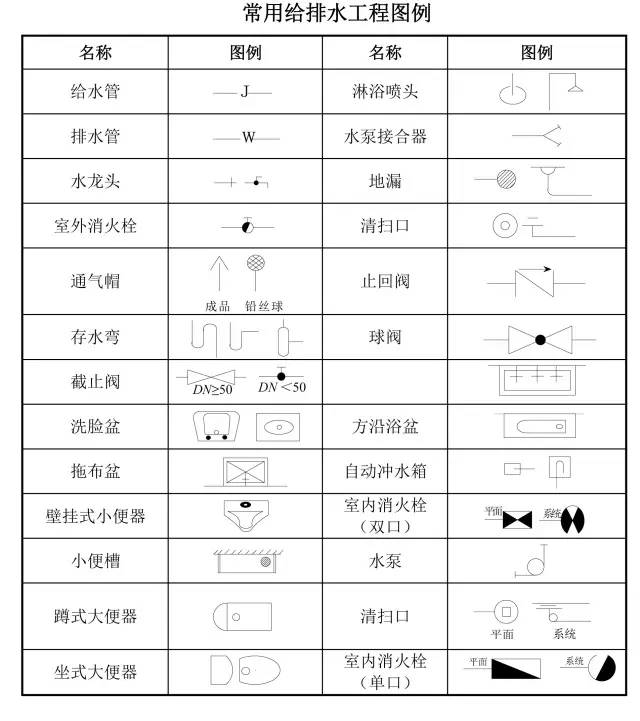

干了這么多年的土建，對于機電專業圖紙仍然頭大。其實專業圖紙難就難在復雜的代號。今天為大家奉上圖紙代號最全合集！
名稱 | 代號 | 名稱 | 代號 |
板 | B | 屋架 | WJ |
屋面板 | WB | 托架 | TJ |
空心板 | KB | 天窗架 | CJ |
槽形板 | CB | 框架 | KJ |
折板 | ZB | 剛架 | GJ |
密肋板 | MB | 支架 | ZJ |
樓梯板 | TB | 柱 | Z |
蓋板或溝蓋板 | GB | 框架柱 | KZ |
擋雨板或檐口板 | YB | 構造柱 | GZ |
吊車安全走道板 | DB | 暗柱 | AZ |
墻板 | QB | 承臺 | CT |
天溝板 | TGB | 基礎 | J |
梁 | L | 設備基礎 | SJ |
屋面梁 | WL | 樁 | ZH |
吊車梁 | DL | 擋土墻 | DQ |
單軌吊車梁 | DDL | 地溝 | DG |
軌道連接 | DGL | 柱間支撐 | ZC |
車檔 | CD | 垂直支撐 | CC |
圈梁 | QL | 水平支撐 | SC |
過梁 | GL | 梯 | T |
連系梁 | LL | 雨篷 | YP |
基礎梁 | JL | 陽臺 | YT |
樓梯梁 | TL | 梁墊 | LD |
框架梁 | KL | 預埋件 | M- |
框支梁 | KZL | 天窗端壁 | TD |
屋面框架梁 | WKL | 鋼筋網 | W |
檁條 | LT | 鋼筋骨架 | G |
代號 | 表示 |
SC | 鋼管 |
PC | PVC聚乙烯阻燃性塑料管 |
CT | 橋架WC沿墻暗敷設 |
WS | 沿墻明敷設 |
CC | 沿頂板暗敷設 |
F | 暗敷在地板內 |
CE | 沿頂板明敷 |
YJV | 電纜 |
SYV | 電視線 |
PE | 接地(黃綠相兼) |
PEN | 接零(藍色) |
3項線(火線) | A項(黃)B項(綠)C項(紅)KV(電壓)千伏 |
BV | 散線 |
MEB | 總等電位 |
LEB | 局部等電位線路敷設方式代號 |
PVC | 用阻燃塑料管敷設 |
DGL | 用電工鋼管敷設 |
VXG | 用塑制線槽敷設 |
GXG | 用金屬線槽敷設 |
KRG | 用可撓型塑制管敷設 |
線路明敷部位代號 | |
LM | 沿屋架或屋架下弦敷設 |
ZM | 沿柱敷設 |
QM | 沿墻敷設 |
PL | 沿天棚敷設 |
線路暗敷部位代號 | |
LA | 暗設在梁內 |
ZA | 暗設在柱內 |
QA | 暗設在墻內 |
PA | 暗設在屋面內或頂棚內 |
DA | 暗設在地面或地板內 |
PNA | 暗設在不能進入的吊頂內 |
照明燈具安裝方式代號 | |
D | 吸頂式 |
L | 鏈吊式 |
G | 管吊式 |
B | 壁裝式 |
R | 嵌入式 |
BR | 墻壁內安裝 |
配電線路的標注方法 | |
a——b(c×d)e——f | a表示回路編號 |
b表示導線型號 | |
c表示導線根數 | |
d表示導線截面 | |
e表示敷設方式及穿管管徑 | |
f表示敷設部位 | |
表示2根導線 | |
表示3根導線 | |
表示n根導線 | |
照明燈具標注方法 | |
a | 燈數 |
b | 型號或編號 |
c | 每盞照明燈具的燈泡個數 |
d | 燈泡容量，W |
e | 燈泡安裝高度，m |
f | 安裝方式 |
L | 光源種類，白熾燈或熒光燈 |
