今天給大家?guī)Ы榻B下圖紙導入的技巧，幫助大家用最短的時間，以最快的速度掌握Revit基礎命令操作。
【1分鐘掌握圖紙導入小技巧】

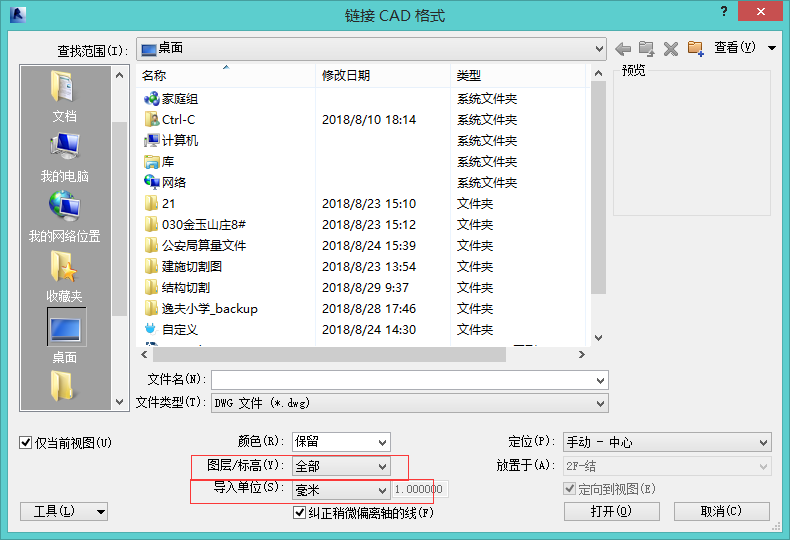

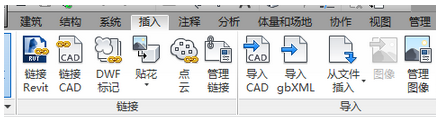

1、項目中CAD圖紙的載入和導入,載入和導入的區別，簡單的來說就是載入可以用簡單的操作來更新原來的圖紙，很方便，也好管理。導入時將圖紙當成項目中的圖元如需更新需要刪掉原有文件然后重新導入。
注意：有時候大家在導入圖紙以后打開三維視圖，會看見三維視圖中也有此圖紙，但是我們又不想在三維視圖等別的視圖中看到，那么久一定要勾選上僅當前視圖

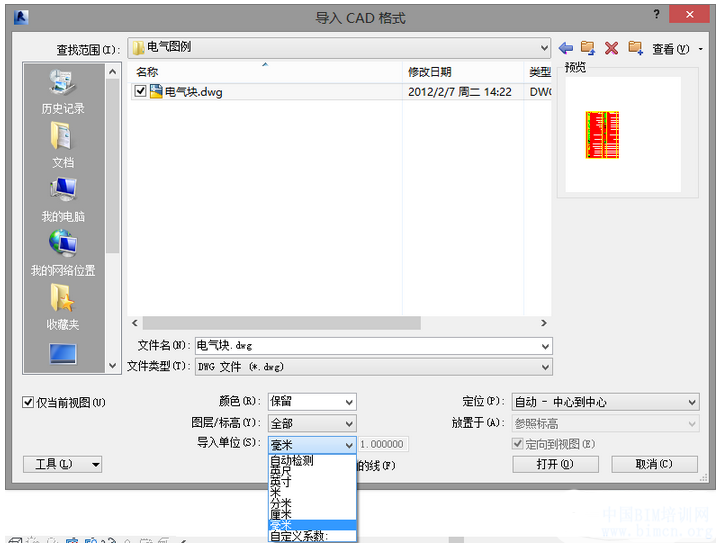

2、族中CAD圖紙的導入

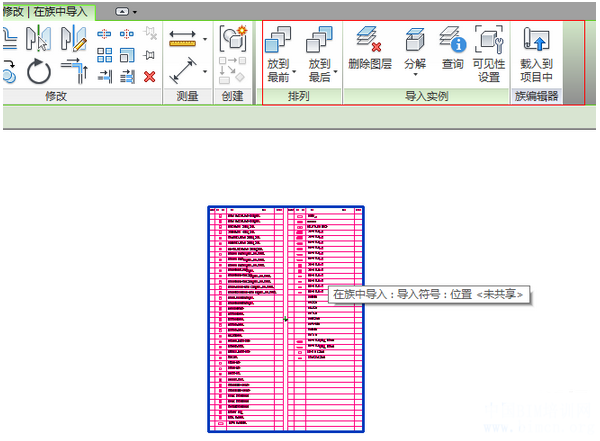

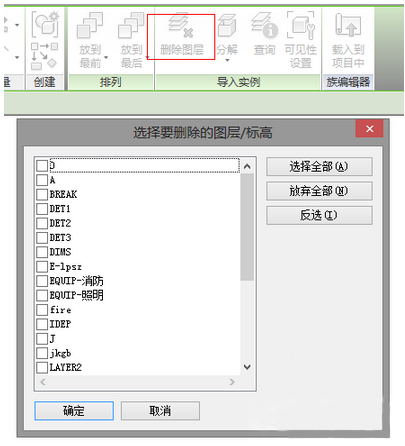

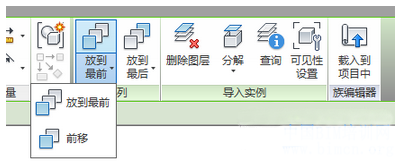

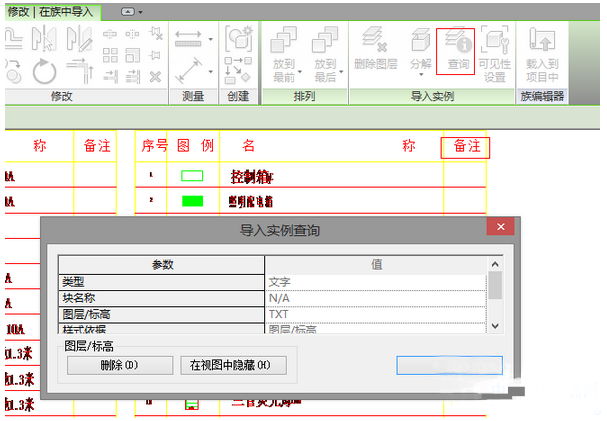

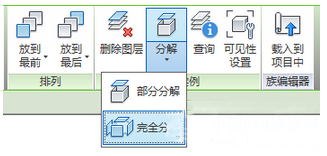

CAD圖紙項目中可以做設置的，有如下設置，希望能方便到大家的設計。
CAD圖紙導入revit圖紙不可見解決方法
在Revit中導入CAD進行模型搭建是建模過程中常用的方法,但是有吋會遇到導入的CAD缺少線條或字體的情況，下面介紹幾種導入方法原因。

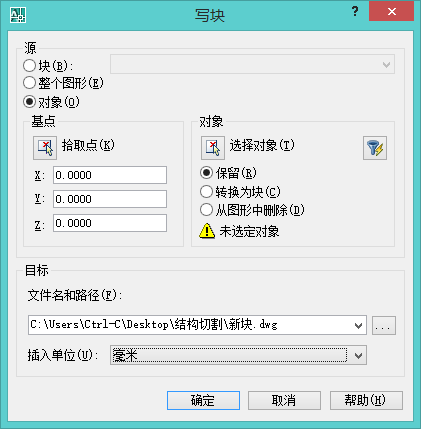

2、使用CAD寫塊命令導出CAD注意基點、對象、插入單位。
3、有些圖紙由于繪圖員使用天正CAD時revit讀取時不能讀取對應圖層就需要使用天正CAD轉換T3格式。
4、有些圖紙看不見的部分是外部參照，沒有綁定。
如果CAD圖紙中有外部參照，也有可能出現這種問題，可以將外部參照綁定即可。
