1 工藝原理

樓梯梯段支模采用封閉式支模方式，并在踏步模板陽角處增加角鋼，踏步模板增加透氣孔，使?jié)仓炷梁蟮臉翘萏げ疥庩柦欠秸?，無氣泡，表面觀感良好。

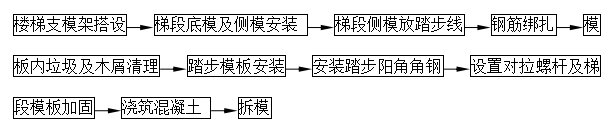

2 工藝流程

3 施工要點

3.1 樓梯梯段底模應在梯段底部留置兩個150mm×150mm的清掃口，待鋼筋綁扎完成、踏步模板封模后，用清水將模板內的木屑、渣滓等從清掃口清走，澆筑混凝土前再用模板將清掃口封堵。

3.2 在綁扎鋼筋前，梯段側模應先彈出踏步線。

3.3 樓梯踏步模板支設好后，在陽角處設置L50×50×5角鋼，在陰角處設置50mm×100mm方木，方木與踏步模板用釘子固定。

3.4 從第二級踏步開始每隔兩個踏步留置3個Φ20排氣孔，排氣孔應在踏步模板安裝前先用電鉆鉆好。

3.5 梯段模板加固采用φ14對拉螺桿及鋼管進行加固。沿梯段長度方向，最下及最上一個踏步設置一道對拉螺桿，中間每隔3個踏步設置一道對拉螺桿。沿梯段寬度方向，對拉螺桿離模板外側不大于300mm，中間對拉螺桿間距不大于800mm。梯段底模背楞采用雙鋼管加固。梯段側面模板采用方木及步步緊進行加固，步步緊沿梯段長度方向間距為600mm。

3.6 踏步陰角處的方木與鋼管間用木楔子塞緊。

3.7 在樓梯平臺設置十字托架，用以固定樓梯踏步模板。十字托架采用直徑20mm的HRB400級鋼筋焊接而成，焊接在梁板主筋上，十字托架間距同鋼管間距。

3.8 樓梯踏步面板模板在氣溫25℃條件下，應待混凝土澆筑完成后至少36h方可拆除，拆模時要注意不得損壞棱角。

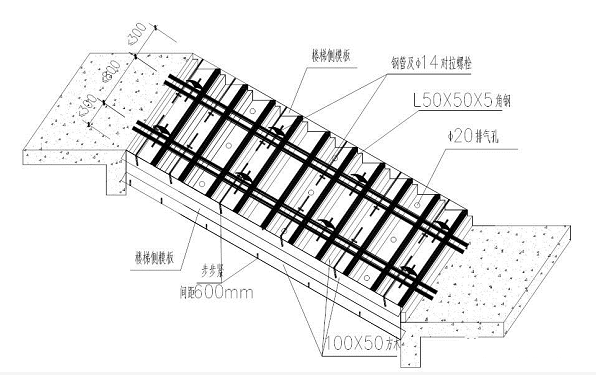

  樓梯梯段封閉式支模示意圖

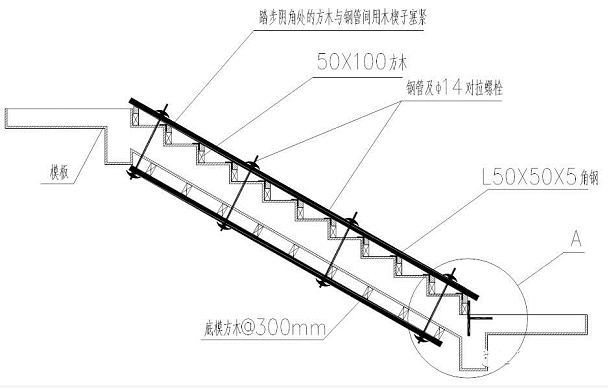

 樓梯梯段封閉式支模剖面圖

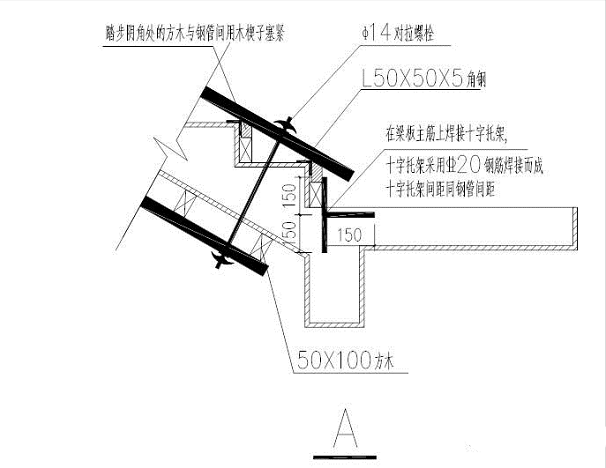

 樓梯梯段封閉式支模大樣圖

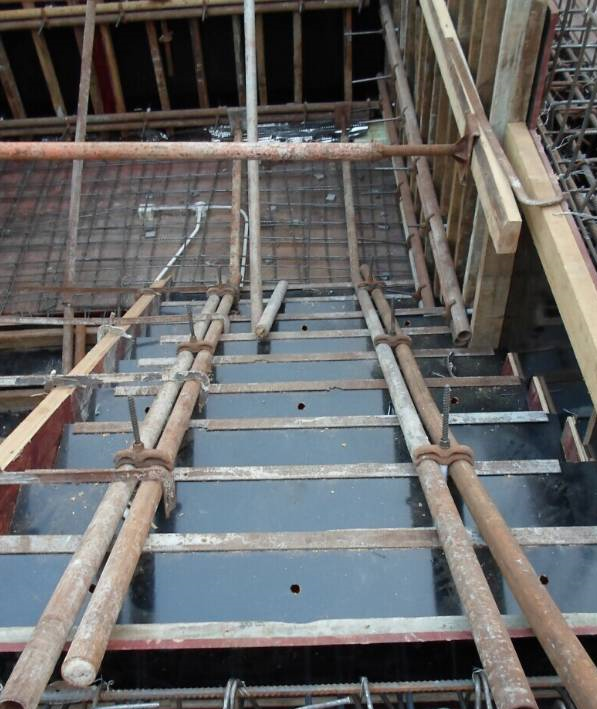

  樓梯梯段封閉式支?，F(xiàn)場實例圖

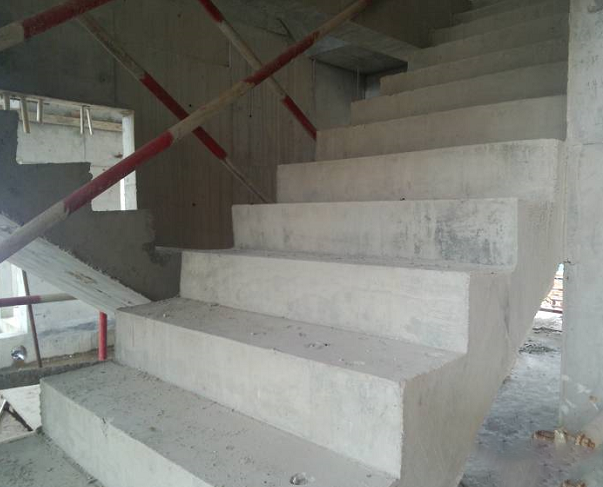

 澆筑完混凝土后樓梯踏步實例圖
