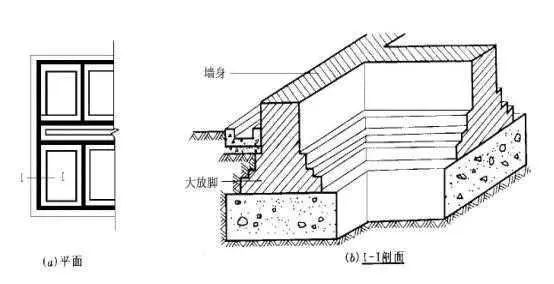

墻下條形基礎

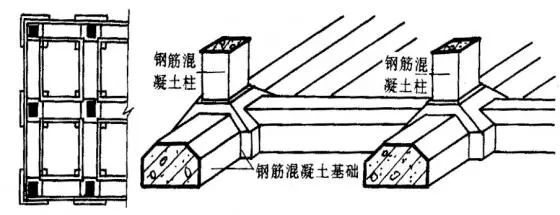

柱下條形基礎

合抱之木,生于毫末。在每一個分項分部工程中，每一個施工流程都是重要的，萬萬不可對任何一個步驟掉以輕心。

基槽開挖→澆墊層→扎條形基礎鋼筋→立條形基礎模板→澆條形基礎砼→砌磚基→扎地圈梁鋼筋和構造柱插筋→立地圈梁模板→澆地圈梁砼→拆地圈梁?！A(chǔ)填土→安裝預應力空心板

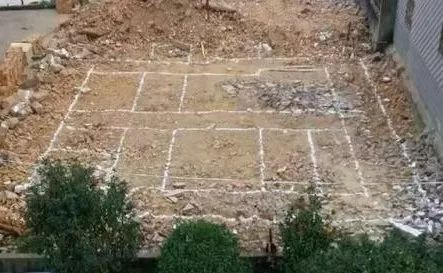

1.基槽開挖

測量好用白灰做好標記，挖土采用反鏟挖掘機開挖，開挖尺寸比基礎尺寸每邊各留出300mm工作面，作為側面支模的位置，人工輔助修坡修底，沿房屋縱向，由一端逐步后退開挖，挖出的土立即運出場外。

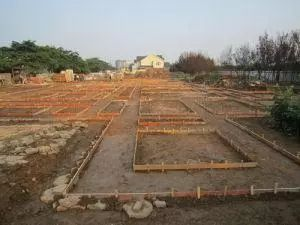

2.澆墊層

基槽開挖、清理并驗槽合格后，隨即清除表層浮土及擾動土，不留積水，立即進行墊層混凝土施工。墊層混凝土必須振搗密實，控制好厚度、寬度和表面用刮尺平整，每隔一米釘一個竹樁。

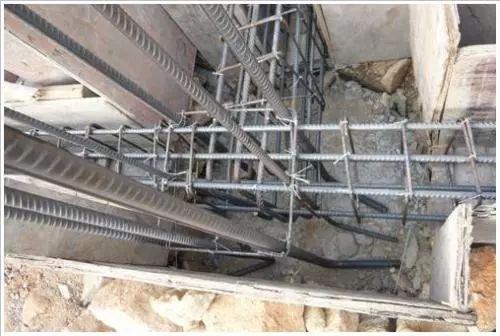

3.綁扎條形基礎鋼筋

綁扎前用粉筆畫好受力鋼筋的間距，在轉角，T型和十字形交接處應重疊布置，沿基底寬度的受力筋應放置在底部，沿縱向的分布筋應放在上部，受力筋彎鉤朝上，綁扎完成后墊35mm墊塊，請監理做隱蔽驗收。

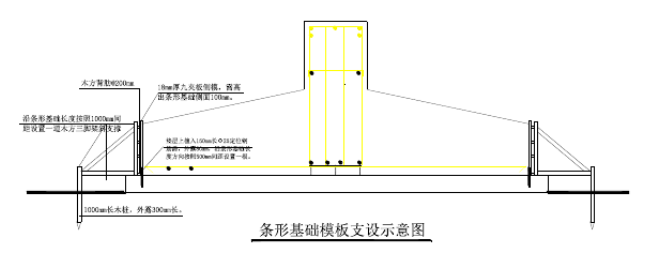

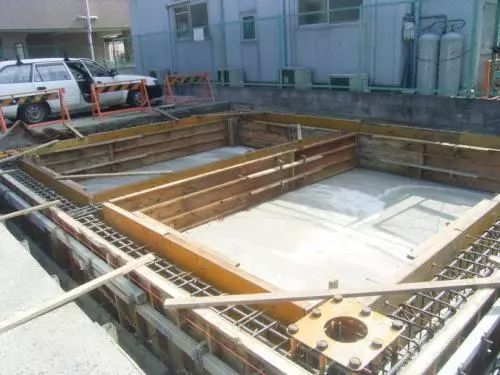

4.立條形基礎模板

采用膠合模板，支撐采用松方木，模板整條安裝后要拉線調直，兩側與基槽土壁頂牢。

5.澆條形基礎砼

安排兩個小組，分別從兩端向中間合攏，規定時間內澆筑完成。采用插入式振動器垂直振搗，動作要快，插點要均勻排列逐點移動進行。

分層澆筑時每層不超過振動棒長的1.5倍，在振搗上一層時應插入下一層3~5cm，以加強兩層接觸。

可采用并列或交錯式振搗以免漏震，振動棒不得觸動鋼筋。

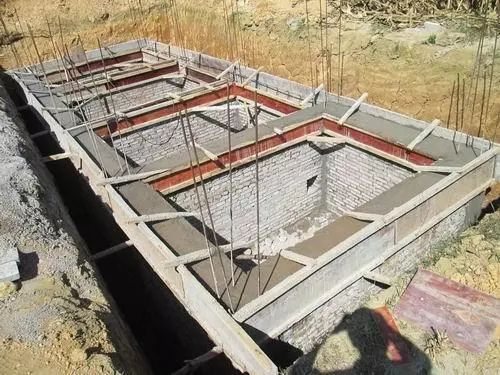

6.砌磚基

磚頭應采用耐腐蝕的青磚，砂漿應為MU7.5的水泥砂漿，采用一順一丁砌法，灰縫在10mm左右，接茬留在中間做成。

磚基砌到頂上的三皮時，應按間隔1m留一個120×120mm的洞眼，作為上部地圈梁支模用，地圈梁模板拆除后及時把洞眼補上。

7.扎地圈梁鋼筋和構造柱插筋

地圈梁的鋼筋搭接可以不燒焊，梁的上部接頭位置宜設置在跨中三分之一的范圍內，下部鋼筋接頭的位置宜設置在梁端三分之一跨度范圍內。上下兩排鋼筋的接頭要互相錯開。

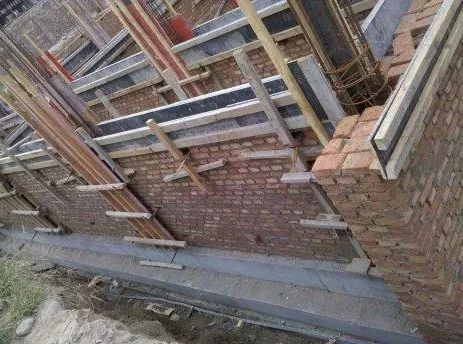

8.立地圈梁模板

支模完成后，應保持模內清潔，防止掉入磚頭石子木屑等雜物，應保護鋼筋不受擾動。

9.澆地圈梁砼

混凝土要連續澆筑，避免中斷，澆筑時保證混凝土保護層及鋼筋位置的正確性，不得踩踏鋼筋

10.拆地圈梁模板

混凝土澆筑完成24h或強度達到1.2mpa即可拆除地梁兩側側模，梁底不能拆除。拆除側模不能破壞地梁混凝土觀感。

11.基礎回填

回填土的材質要符合要求，回填土要分層回填，每個開間的高度要一致，杜絕一次倒?jié)M，夯實時兩個開間最好同時進行，避免對基礎墻產生側壓力。

12.安裝預應力空心板

安裝時，要注意接縫的嚴密情況，安裝時對各部分模板進行精度控制，安裝完畢后進行全面檢查，若超出容許偏差及時糾正。

1.地基驗槽后立即進行墊層混凝土施工，混凝土墊層施工時必須設置標高控制樁，標高控制樁間距不大于2m。墊層須平整、密實。

2.墊層混凝土達到1.2Mpa后，應按軸線彈線。條形基礎在T字形或十字形交界處的鋼筋應沿一個主力方向通長放置。

3.鋼筋綁扎前與模板安裝后應分兩次檢查、核對軸線與標高，各類基礎均應設置水平樁或彈上口線。

4.澆筑混凝土前必須清除模板內的木屑、泥土、煙蒂等雜物，清除積水。
