作為一個在建筑工程行業的打工人，除了考到證書以外，還需要一些有技巧的實踐總結。
從事房屋建筑類一定知道，無論設計住宅還是寫字樓，或者商場、體育館、地鐵站。
室內設計的標準尺寸列表，幾乎每個工程的項目主管都在用，只是沒人會告訴你。
有天被叫去整理資料，看到了書桌上的圖紙大全，好奇問了主管，才發現他高效工作的秘籍。
原來是這張「尺寸圖大全」！

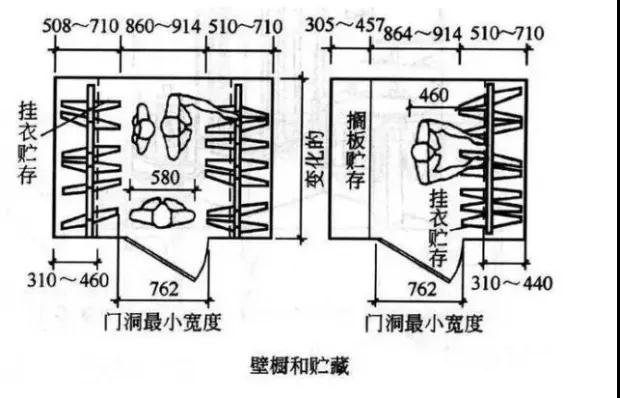

衣櫥深度：60-65cm； 衣櫥門寬度：40-65cm； 矮柜：深度 35-24cm / 柜門寬度 30-60cm； 電視柜：深度45-60cm； 單人床寬度：90,105,120cm； 單人床長度：180,186,200cm； 雙人床寬度：135,150,180cm； 雙人床長度：180,186,210cm； 圓床：直徑 186,212.5,242.4(常用)cm； 室內門：寬度 80-95cm； 高度：190,200,210,220,240cm； 廁所、廚房門寬度：80,90cm； 廁所、廚房門高度：190,200,210cm； |

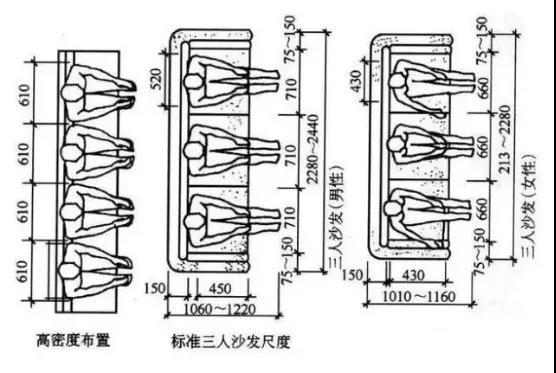

沙 發 單人式：長度 80-95cm / 深度 85-90cm / 坐墊高 35-42cm / 背高 70-90cm； 雙人式：長度 126-150 / 深度 80-90； 三人式：長度 175-196 / 深度 80-90； 四人式：長度 232-252 / 深度 80-90； |

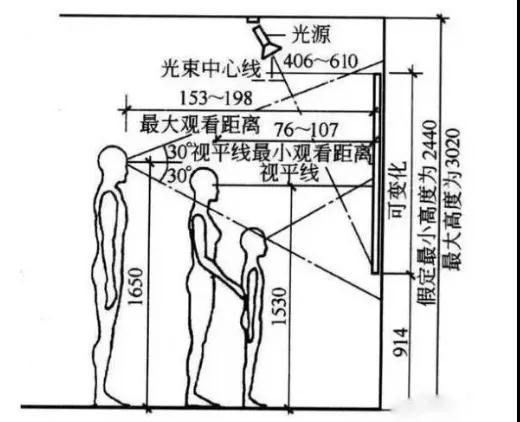

墻 面 踢腳板高；80-200mm； 墻裙高：800-1500mm； 掛鏡線高：1600-1800(畫中心距地面高度)mm |
餐 桌 餐桌高：750-790mm； 餐椅高：450-500mm； 圓桌直徑： 二人 500mm / 三人 800 mm / 四人 900mm / 五人 1100mm / 六人 1100-1250mm / 八人 1300mm / 十人 1500mm / 十二人 1800mm； 方餐桌尺寸： 二人 700×850mm / 四人 1350×850mm / 八人 2250×850mm； |
商場營業廳 單邊雙人走道寬：1600mm； 雙邊雙人走道寬：2000mm； 雙邊三人走道寬：2300mm； 雙邊四人走道寬：3000mm； 營業員柜臺走道寬：800mm； 營業員貨柜臺： 厚 600mm / 高 800-1000mm； 單靠背立貨架： 厚 300-500mm / 高 1800-2300mm； 雙靠背立貨架： 厚 600-800mm / 高 1800-2300mm； 小商品櫥窗： 厚 500-800mm / 高 400-1200mm； 陳列地臺高：400-800mm； 敞開式貨架：400-600mm； 放射式售貨架：直徑 2000mm； |

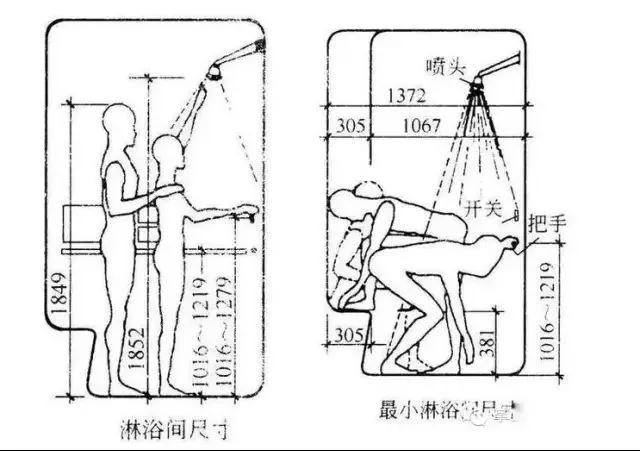

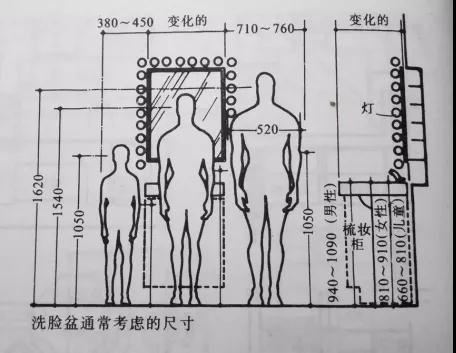

衛生間 衛生間面積：3-5平方米； 浴缸長度：1220,1520,1680mm； 浴缸寬度：720mm,高 450mm； 坐便：750×350mm； 沖洗器：690×350mm； 盟洗盆：550×410mm； 淋浴器高：2100mm； 化妝臺：長 1350mm / 寬450mm； |
這份尺寸圖實在太全太有用！就要了過來學習一下。
除了上面給大家分享的，還有更多設計圖尺寸表，都是項目主管平時會用到的重要圖紙。
