牌樓干掛石材施工方案流程

2024-04-30

次

一、施工概況

1、施工范圍：永定客家博覽園牌樓梁柱。

2、方案做法：石材為莆田銹花崗巖。

掛件以不銹鋼板制作，各種聯結件等均采用不銹鋼掛件。

二、施工部署

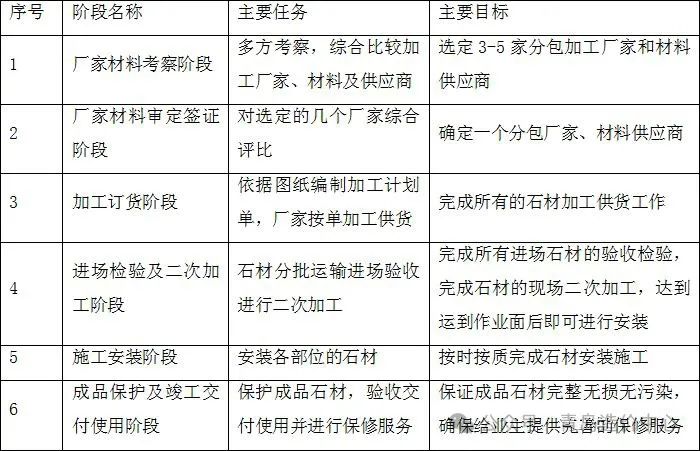

1、施工階段劃分

根據本工程特點將石材項目施工劃分為以下幾個主要階段，進行總體控制。

2、施工方案的確定

1）、施工方案的確定

采用“短槽干掛”石材工藝進行外裝修石材的施工安裝。在結構部位留置預埋件，采用：“預埋件-不銹鋼龍骨-掛件-石材”龍骨干掛法。

2）、“短槽干掛”工藝的優點及特點

“短槽干掛”改點接觸為線接觸，提高了安全性，同時吸收通槽掛法易于安裝、安全牢固之長處，變通槽為短槽，減少了石材破損、降低了工程成本。

用此工藝作成的飾面，在風力和地震作用下允許適量變位，以吸收部分風荷載和地震荷載，而不致出現裂紋和脫落。當風力和地震力消失后，石材也隨結構復位。

掛件的零件上開長孔，花崗巖板短槽的長度大于插入零件的長度，因此在安裝石板時上下、前后、左右位置都可調，確保了石板定位準確，偏差不大于2mm。

同一層面石板可從不同部位開始施工，拓寬了工作面，最大限度地提高了安裝速度。

安裝后的花崗巖掛板按建筑設計尺寸進行單元分塊，單元之間無任何聯系。可避免因結構變形、溫度變形或不均勻沉降變形等而導致花崗巖石板

隨之變形、斷裂、脫落。符合該工程高低錯落、外型曲面多的設計特點。

掛件采用預埋件焊接安裝不銹鋼龍骨、安裝掛件與結構相連，增強了承載力，牢固可靠。

該干掛工藝特點為：

（1）以線代點，優于針掛點受力，又避免了開通槽使石材變薄。使石材干掛工藝的安全性大大增加。

（2）掛件與結構連成一體，可上下、左右、前后微調1.5厘米，易保證平整度、垂直度便于安裝，消除結構誤差。

（3）石材拆裝方便，上下、左右互不干擾影響。

3、人員組織

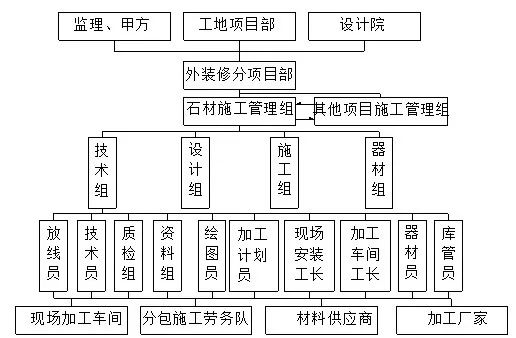

1）、組織機構：在項目經理部管理下，成立石材安裝施工管理組。

2）、勞力安排

加工車間工人：10人

設計繪圖人員：2人

現場石材安裝：20人

加工定貨人員：2人

壯工：20人

電焊工：4人

3）、施工現場布置

現場設內設石材加工車間和石材倉庫。

三、加工訂貨措施

1、加工廠家的選擇

多方考察比較，選擇設備先進，技術水平高，人員素質好，信譽良好，價格合理，售后服務完善的生產廠家作為供貨單位。

2、色差控制

將石材顏色選定后封樣，要求廠家將石材分立面、分層次、分使用安裝部位加工，同一立面的石材須由同一批原材料加工，并按封樣樣品的顏色供貨。石材進場后嚴格按封樣樣品進行驗收。根據石材放樣圖，在現場預排石材，將有色差和尺寸有誤的石材更換。

3、進行干掛石材設計

根據原設計，以標準建筑設計為一設計單元，預埋件留置設計與石材分塊圖同時對應設計。本工程用每塊石材均用電腦編號，明確尺寸、倒角、磨邊等做法，工廠按圖加工，現場按圖對號入座安裝。對曲線加工廠家按實際尺寸1：1放實樣。

4、工地收貨

收貨設專人負責管理，認真檢查材料的合格證、規格、型號確保材料與料單相符準確無誤報監理驗收，如發現石材顏色明顯不一致的，要單獨碼放，以便退還給廠家，如有裂紋、缺棱掉角的，要修理后再用，嚴重的不得使用。

要注意石材堆放場地要夯實，墊10cm×10cm通長方木，讓其高出地面 8cm以上，方木上釘上橡膠條，讓石材按70°立放斜靠在專用的鋼架上，每塊石材之間要用塑料薄膜隔開靠緊碼放，防止粘在一起和傾斜。按預定施工方案材料先用的放在易取位置，以避免二次搬運及造成材料損壞。

5、干掛配件準備

M12×110不銹鋼膨脹鏍栓；M8×35不銹鋼鏍栓；60Χ40Χ5不銹鋼掛件；50×5鍍鋅角鋼M8×35。

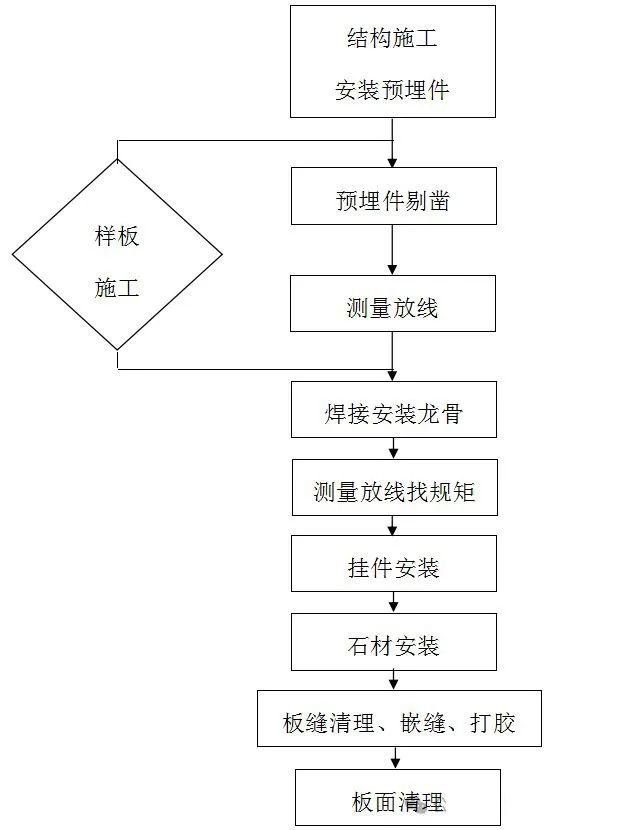

四、石材安裝施工工藝流程

五、石材安裝施工工藝

1、基層施工

結構施工時在結構外側的柱、梁上按圖留置預埋件。結構施工完后，首先剔鑿出結構施工時放好的預埋件，清理、復檢位置尺寸；其次，要對梁、柱外露表面找規矩，對不符合的部位進行剔鑿處理至合格。

2、測量定位放線

1）、在結構施工時先測量定位好預埋件位置。

2）、石材安裝前進行預埋件的復檢，測量定位墊板聯結件的位置尺寸。

3）、按設計圖紙要求，石材定位放線（每層石材彈出標高、垂直控制線）從每層標高控制線，軸線引出每層石材分格的橫、豎基準線，通過上下拉尼龍線，復測軸線，再用經緯儀垂直逐層校核，以此為基礎，彈出每層每塊板的分格線，每層四周石材標高要交圈，誤差消除在層間。

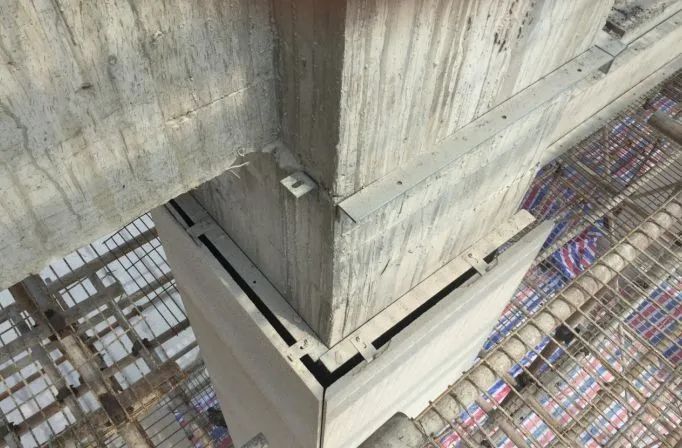

3、龍骨安裝

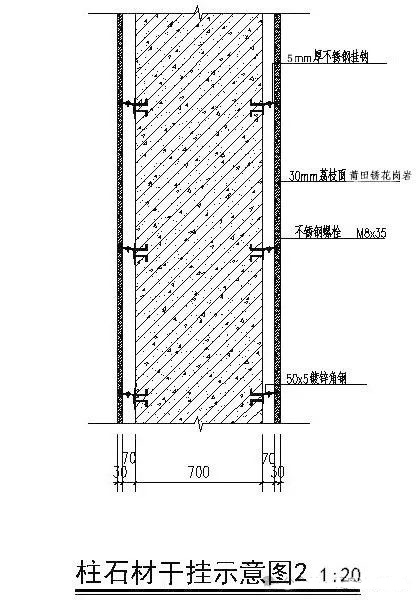

1）、掛石受力原理：掛石自重、所受風力及振動力→兩片不銹鋼支架→鍍鋅角鋼→不銹鋼膨脹鏍栓→主體結構。

2）、鋼支承托架結構：本工程為鋼筋砼結構，荷載由水平布設角鋼支承，水平布設的角鋼為受力架，水平角鋼用不銹鋼膨脹鏍栓固定。

3）、鋼支承托架施工：

A、基本情況：由于鋼支承托架是影響干掛石外墻飾面工程質量及安全的關鍵，因此施工必須嚴格施工規范及施工工藝流程進行施工。由于膨脹鏍栓緊固后入砼深度與打孔的大小有關，因此施工時項目部要求打孔入砼不少于85mm，膨脹鏍栓緊固完成后必須達到75mm以上。

B、鋼架施工： 在結構上打孔、下膨脹螺栓：在結構表面彈好水平線，按設計圖紙及石板料鉆孔位置，準確的彈在結構上并作好標記，然后按點打孔，打孔使用沖擊鉆，打孔時先用尖鏨子在預先彈好的點上鑿一個點，然后用鉆打孔，若遇結構里的鋼筋時，可以將孔位在水平方向移動或往上抬高，要連接鐵件時利用可調余量再調回。

成孔要求與結構表面垂直，成孔后把孔內的灰粉用小勾勺掏出，安放膨脹螺栓，放入 M8×35-50×5鍍鋅角鋼，調節上下左右前后位置尺寸直至符合尺寸要求，最后擰緊安牢，再依次安裝其余組合掛件。

4、石材安裝

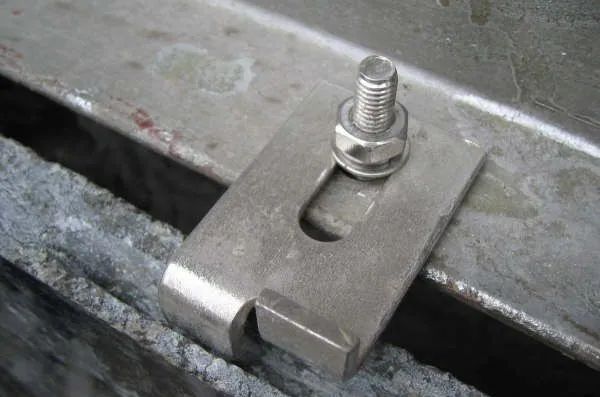

1）、上連接鐵件：用設計規定的不銹鋼螺栓將不銹鋼掛件固定在鍍鋅角鋼上。調整不銹鋼掛件的位置。

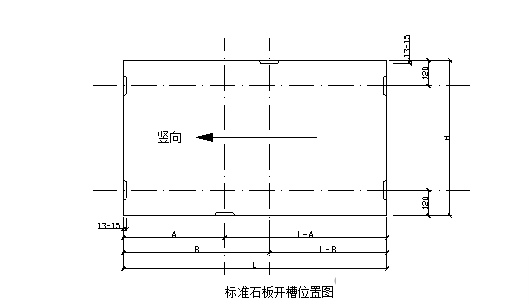

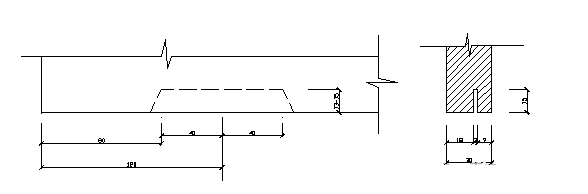

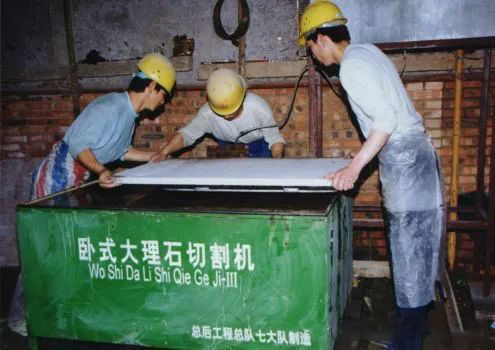

2）、石板材開槽：根據次受力角鋼上四個掛件的位置定出石板材開槽中心位置。將專用模具固定在臺鉆上，進行石材鋸槽。為保證位置準確垂直，要釘一個定型石板托架，使石板放在托架上，要鋸槽的小面與鋸片垂直，使槽成型后準確無誤，槽深為20mm，槽寬為5mm，槽長為60mm。

3）、板材安掛：板材試安裝調整不銹鋼掛件達到水平，豎直位置，取下板材，將已預先準備好的石材專用膠粘劑用力壓入底槽內，將板材掛上壓入不銹鋼掛件上，調整位置確保板材平面水平、豎直，分格縫平直，固定不銹鋼掛件，用力矩扳子擰緊，將多余的膠粘劑抹掉。

其他同理，待同層面板全部就位后，檢查一下各板水平是否在一條線上，如有高低不平的要進行調整；低的可用木楔墊平；高的可輕輕適當退出點木楔，退到面板上口在一條水平線上為止；先調整好面板的水平與垂直度，再檢查板縫，板縫寬應符全設計5mm的要求。

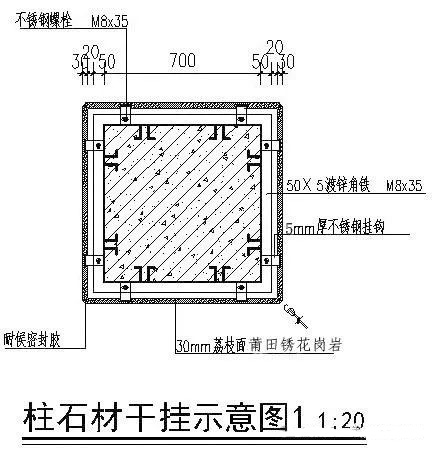

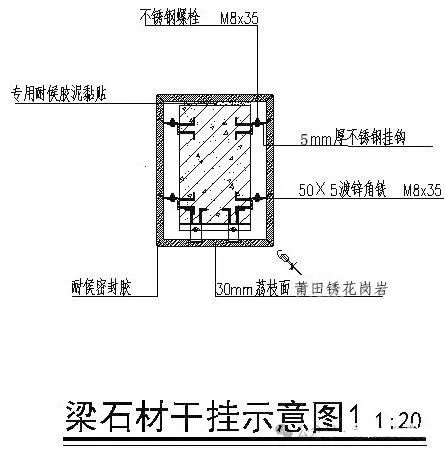

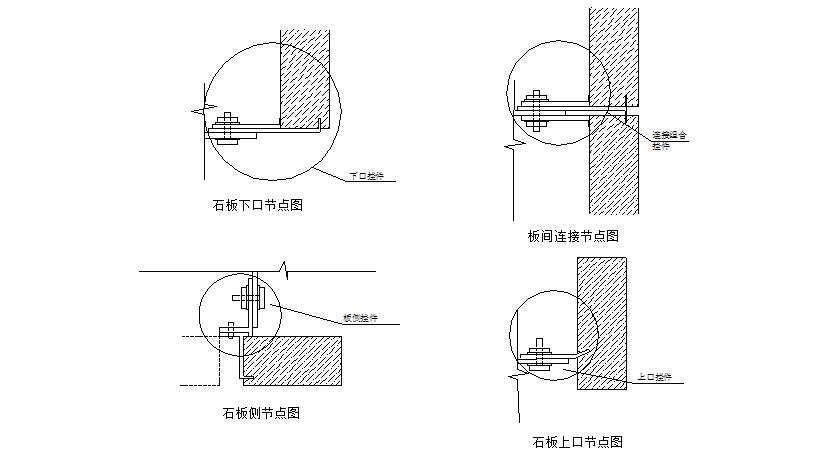

各個部位安裝節點如下圖所示：

5、板縫處理

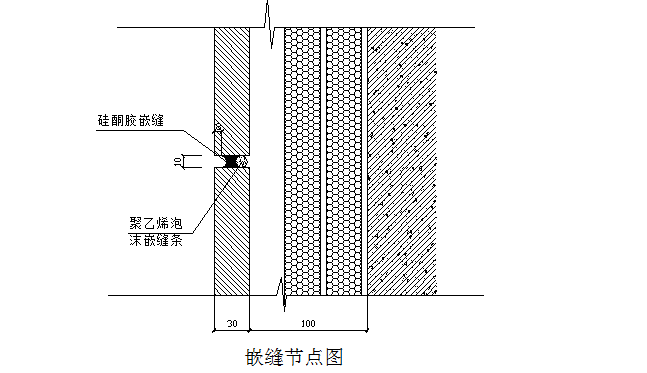

板縫清理、嵌縫、打膠處理：當石板安裝至墻面最高部位后，由上至下將縫內雜物清理干凈。樓層間縫寬20毫米，石板間縫寬15毫米?？p內用聚苯乙烯塑料棒嵌縫，再用密封膠密封，凹縫深度8毫米。

嵌縫時在分格縫兩側貼上寬5厘米的膠帶防污染石面，用打膠槍均勻?qū)⒛z打填縫內，10分鐘后，用土豆作的勾縫工具沾水后勾成凹縫，隨后撕去膠帶，用專用清潔劑清洗干凈墻面。

六、主要相關技術措施

1、石材的運輸和存放

花崗巖板的現場運輸、碼放：石材運輸采用專用石板運輸車，車上有存放石板的架子，石板豎插其中，互不相碰，車底墊聚苯泡沫板，保護邊角。對邊角用木套靴保護，以防止缺棱掉角。

石板碼放在木料上，并按不同規格加以標識。

為保護石板棱角完整，起吊石板選用柔軟的麻繩，而不用硬質鋼絲繩。

2、外腳手架搭設

采用三排鋼管腳手架施工，即樓外雙排操作面，樓內一排拉結兼做操作面，外掛雙層密目安全網遮擋封閉。

七、設備及材料計劃安排

1、主要設備機具

臥式石材開槽機2臺手提云石機5臺；沖擊鉆4臺；電焊機4臺；石材專用運輸小車：10輛。

2、主要材料

石材、不銹鋼（熱鍍鋅）掛件、不銹鋼（熱鍍鋅）、預埋鐵件、墊板、大力石材膠、嵌縫硅酮膠、膠帶、防銹漆、清洗劑。

八、質量保證措施

1、質量標準要求：裝飾面板不得有缺邊掉角和裂縫及嚴重劃傷。顏色質地均勻一致，無大塊色斑、特殊紋理和明顯色差，光澤度、體積密度、吸水率、彎曲強度、抗剪強度等應滿足有關要求。

規格、位置排列必須準確無誤，固定準確。墊板聯結件安裝位置必須準確無誤，焊縫長度符合要求，焊接牢固。墻面垂直度，接縫寬度及垂直水平、陰陽角方正等偏差都在2毫米以內。加工尺寸允許偏差：長、寬±0.5mm，厚度±0.5mm，板面平整偏差0.2-0.5mm，孔槽位置寬度偏差±0.5mm。深度偏差2mm。

2、對進場的花崗巖材板，按加工計劃表，對顏色、加工質量由專人進行逐塊驗收凡不合格者，一律退回廠家。掛件經國家檢測部門做力學試驗，驗收合格。施工中采用的粘結劑和密封膠都有國家檢測部門檢測報告、產品合格證和材質證明。

石板之間密封粘結采用大力石材膠，板縫密封采用中性硅酮膠，該膠不含硅油，既能密封，又有一定粘接強度，為花崗巖專用。避免了硅油吸附灰塵污染和對石材的腐蝕。

3、為確保安裝質量，施工前先做樣板墻，經建設單位、設計單位、監理單位、質檢部門驗收合格后，才大面積施工；在施工中嚴格按照ISO9002國際標準控制施工全過程，對操作人員進行技術培訓和質量教育。

分工明確、責任到人，對石板進行計算機編號，使每塊石板、每個掛件都能找到操作者和檢查者；嚴格執行質量三檢制度，特別要做好預埋件焊接、石板開槽等隱檢工作；找出控制質量的關鍵，防止質量通病，把住質量關。

4、與石板接觸的金屬掛件均采用不銹鋼制作，其余鋼材表面熱鍍鋅，其余外露鐵件刷防銹漆，避免鐵掛件生銹污染花崗巖面。

5、為防止避雷線年久生銹污染墻面，采用不銹鋼；安裝找規矩時拉通線用的水平和垂直線用尼龍線，不用細鉛絲，也是為防止鉛絲生銹污染花崗巖。

拆架子前，所有墻面均用水沖洗，個別部位使用各種清潔劑除污，保證墻干凈、清潔，呈現花崗巖本來面貌。

九、安全保證措施及文明施工

1、對施工人員做好有及時性、針對性的安全技術交底書，雙方簽字生效。

2、與分包施工單位、專業施工廠家簽訂經濟合同和安全生產協議書。

3、現場施工人員必須經過三級安全教育，考試合格后方能上崗作業。

4、使用梯子必須堅實，不得缺層。人字梯要有拉接穩固繩，要搭在堅固的支持物上，地端有防滑措施。

5、使用木凳要牢固可靠，四角與地面平穩，嚴禁兩人以上站用一凳、一梯。

6、凡進入施工現場的各類人員必須戴好安全帽，并系好帽帶。

7、高空作業人員衣著靈便、禁止穿硬底和帶釘易滑的鞋。

8、作業人員不得隨意拋散施工垃圾，不得任意從高空往下拋丟雜物。
