施工中容易漏掉的構件之一--暗梁

2022-09-19

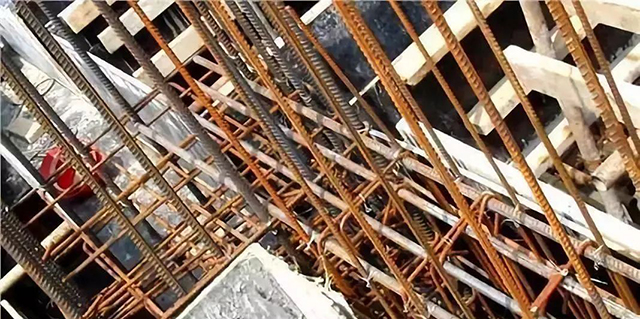

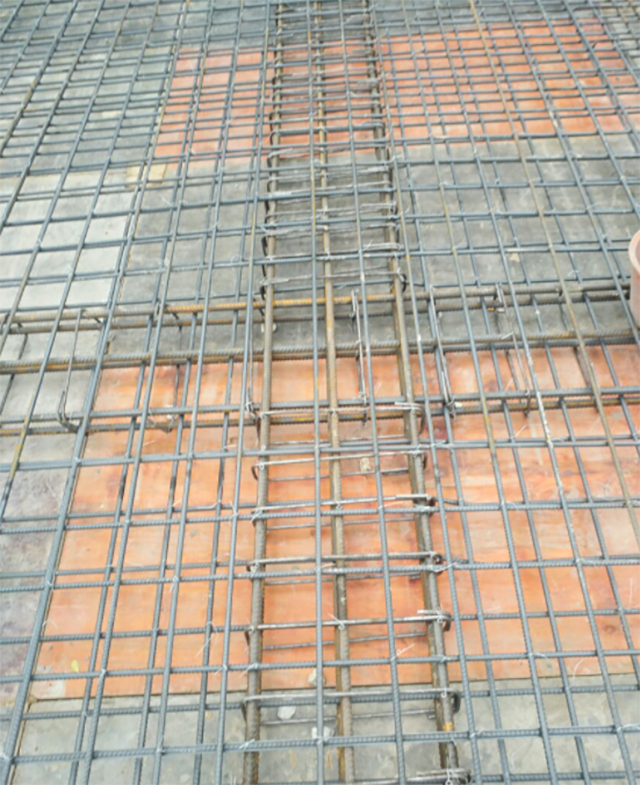

暗梁是梁的一種,像主梁、次梁、連梁等,但是它卻不是梁,可以說是砼墻和板的加強區域,這也是施工中很容易漏掉的主要原因,它藏在暗處,在混凝土墻里或混凝土板里。一般它的布置要求會深深地藏在設計說明里,下面我們來認識一下暗梁。


暗梁的要求一般在說明里

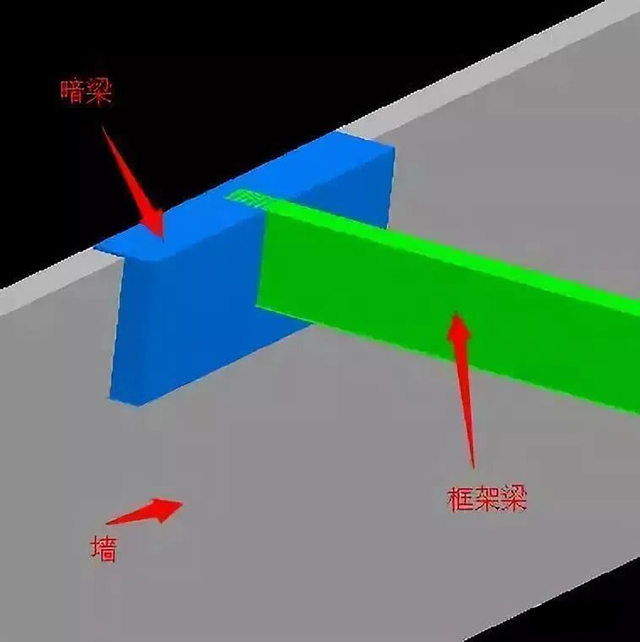

暗梁叫梁其實它不是梁,它是板和砼墻的加強區域,暗梁的位置是它完全隱藏在板類構件或者混凝土墻類構件中,這是它被稱為暗梁的原因。它不是梁卻需要像梁一洋布置箍筋,為了提高加強區內的混凝土的四周約束,提高整體受力性能??雌饋砗土旱墓拷钚Ч畈欢?。在施工中按板加強區設計,縱筋處理同板主筋,加配箍筋,它的支座同板的支座,這一點在建模算量中很重要。

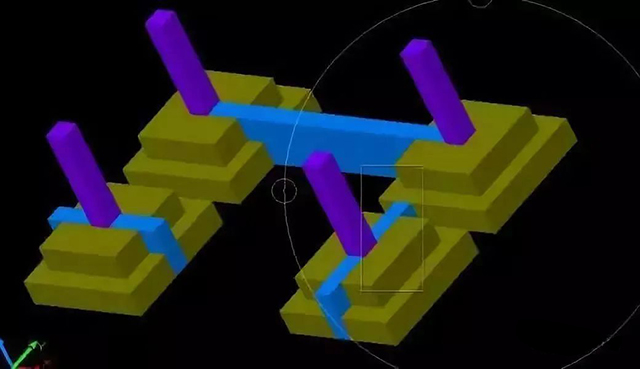

獨立承臺內的暗梁

那么在什么條件下需要布置暗梁呢?

原則上,純剪力墻結構應該是不需要暗梁的。

關于剪力墻是否需設暗梁,我認為在框剪、框架中是必須設置的。

主要依據如下:

《建筑抗震設計規范GB 50011-2001》 P59頁

6.5.1 抗震墻的厚度不應小于160mm且不應小于層高的1/20,底部加強部位的抗震墻厚度不應小于200mm且不應小于層高的1/16 ,抗震墻的周邊應設置梁(或暗梁)和端柱組成的邊框;端柱截面宜與同層框架柱相同,并應滿足本章第6.3節對框架柱的要求;抗震墻底部加強部位的端柱和緊靠抗震墻洞口的端柱宜按柱箍筋加密區的要求沿全高加密箍筋。

《高層建筑混凝土結構技術規程JGJ3-2002 》 P83頁

8.2.2 帶邊框剪力墻的構造應符合下列要求:

1、帶邊框剪力墻的截面厚度應符合下列規定:

1)抗震設計時,一、二級剪力墻的底部加強部位均不應小于200mm,且不應小于層高的1/16 ;

2)除第1項以外的其他情況下不應小于160mm,且不應小于層高的1/20;

3)當剪力墻截面厚度不滿足本款第1、2項的要求時,應按本規程附錄D計算墻體穩定。

2、剪力墻的水平鋼筋應全部錨入邊框柱內,錨固長度不應小于La (非抗震設計)或LaE(抗震設計);

3 、帶邊框剪力墻的混凝土強度等級宜與邊框柱相同;

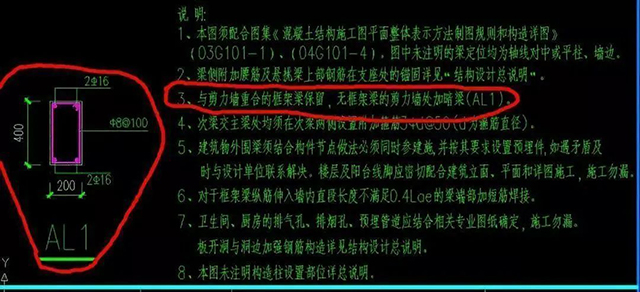

4、與剪力墻重合的框架梁可保留,亦可做成寬度與墻厚相同的暗梁,暗梁截面高度可取墻厚的2倍或與該片框架梁截面等高,暗梁的配筋可按構造配置且應符合一般框架梁相應抗震等級的最小配筋要求;

5 、剪力墻截面宜按工字形設計,其端部的縱向受力鋼筋應配置在邊框柱截面內;

6、邊框柱截面宜與該榀框架其他柱的截面相同,邊框柱應符合本規程第6章有關框架柱構造配筋規定;剪力墻底部加強部位邊框柱的箍筋宜沿全高加密;當帶邊框剪力墻上的洞口緊鄰邊框柱時,邊框柱的箍筋宜沿全高加密。

《混凝土結構設計規范GB50010-2002》 P197頁

11.7.17 框架-剪力墻結構中的剪力墻應符合下列構造要求:

1、剪力墻周邊應設置端柱和梁作為邊框,端柱截面尺寸宜于同層框架柱相同,且應滿足框架柱的要求;當墻周邊僅有柱而無梁時,應設暗梁,其高度可取2倍強厚;

2、剪力墻開洞時,應在洞口兩側配置邊緣構件,且洞口上、下邊緣宜配置構造縱向鋼筋。

《民用建筑工程結構施工圖設計深度樣圖》-04G103 p11頁:

10.7.1剪力墻水平鋼筋、豎向鋼筋構造見國標03G101-1《混凝土結構施工圖平面整體表示法制圖規則和構造詳圖》及本工程剪力墻詳圖。

10.7.2 剪力墻洞口連梁的構造要求詳見連梁詳圖。

10.7.3 凡是剪力墻未設邊框梁時,在結構樓層標高的剪力墻內都應按下圖設置暗梁,見圖10-3,剪力墻內應按圖10-4設置雙向拉筋。

《型鋼混凝土組合結構技術規程》 JCJ 138—2001 P38頁

8.2.3 周邊有型鋼混凝土柱和梁的現澆鋼筋混凝土剪力墻,剪力墻的水平分布鋼筋應繞過或穿過周邊柱型鋼,且應滿足鋼筋錨固長度的要求;當采用間隔穿過時,宜另加補強鋼筋。周邊柱的型鋼、縱向鋼筋、箍筋配置應符合型鋼混凝土柱的設計要求,周邊梁可采用型鋼混凝土梁或鋼筋混凝土梁;當不設周邊梁時,應設置鋼筋混凝土暗梁,暗梁的高度可取2倍墻厚。

4 1.png

暗梁的作用是什么?

暗梁的作用是增強剪力墻的水平抗力或改善局部豎直集中荷載的應力分布。

暗梁主要功能是增加結構的整體性,加強剪力墻的平面外剛度,和鋼結構中鋼梁設置加強筋的目的。

其是暗梁的混凝土就是墻的混凝土,加暗梁只是加了規范規定的鋼筋籠。

暗梁猶如是“褲腳的鎖邊”。暗梁構件有二種,一種是剪力墻內的暗梁,稱為墻暗梁;另一種是板和基礎筏板內的暗梁,稱為板暗梁。暗梁應該分成構造暗梁和結構暗梁。判斷它是構造暗梁還是結構暗梁應該從變形協調和剛度原理進行分析。

暗梁有哪些習慣做法?

一、板中設暗梁的習慣做法:

1)樓梯上夾層,夾層板配筋時留洞,洞邊設暗梁(500寬,同板厚)

2)客廳與餐廳有時成 L 形,為美觀,短向設暗梁

3)某些應美觀或高度問題,需設暗梁。

4)無梁樓蓋在柱帶范圍由于抗剪抗沖切設置暗梁。

5)對傳力體系復雜的結構,如不規則的樓蓋結構,通常設置暗梁來認為劃分成規矩的區。

格。

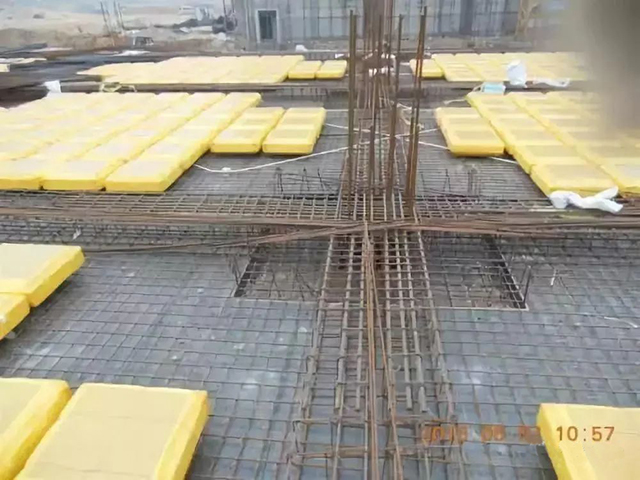

基礎筏板內的暗梁

二、墻暗梁

暗梁是剪力墻薄弱部位的水平線性加強帶。?暗梁仍然是墻的一部分,它不可能獨立于墻身而存在,所以,當墻頂有暗梁時,墻豎向鋼筋仍然應彎折伸入板中與板搭接??挂?guī)和高規中對框-剪結構均要求設帶邊框的剪力墻,對于像電(樓)梯間為封閉剪力墻的框-剪結構也應按高規第8.2.2條設置暗梁,并按混凝土規范第10.2.16條設置腰筋,墻體水平分布鋼筋應作為暗梁的腰筋在暗梁范圍內拉通連續配置。
